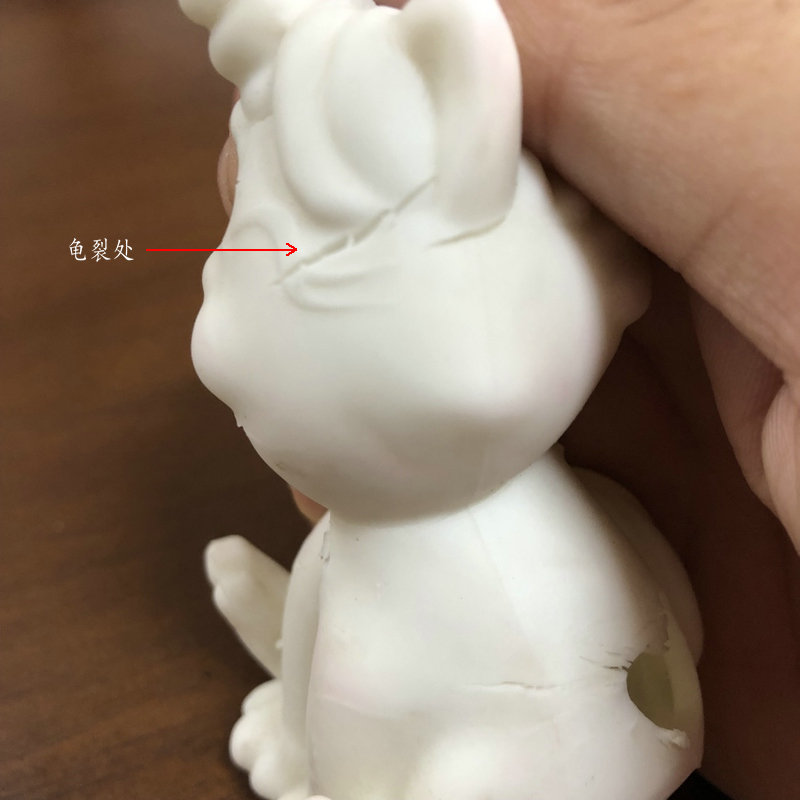

生產(chǎn)好的TPR玩具放在倉(cāng)庫(kù)一個(gè)多月表面出現(xiàn)開裂了，開裂現(xiàn)象為龜裂，風(fēng)化導(dǎo)致。TPR軟膠玩具出現(xiàn)龜裂現(xiàn)象一直以來是廣大TPR軟膠玩具制造商的一大煩惱，那么我們應(yīng)該從哪些方面去分析原因解決問題呢

A、材料強(qiáng)度

材料低溫抗拉伸變形性下降，才導(dǎo)致的制品龜裂。那如果能采用低溫下仍能保持拉伸性能的基體材料，則將解決該問題。綜上所述，該軟膠玩具產(chǎn)品出現(xiàn)龜裂，外因是天氣變冷，而內(nèi)因是材料分子排列發(fā)生變化，拉伸性變差。外因和內(nèi)因的綜合作用，導(dǎo)致TPR玩具出現(xiàn)裂口。

B、其他原因?qū)嶋H上，TPE/TPR制品龜裂，還有其他一些原因，要根據(jù)材料特性及實(shí)際加工狀況來具體分析：1.SBS基材的TPR耐老化性差，容易發(fā)生老化龜裂；解決辦法：建議換SEBS基材TPE。2.SBS基材的TPR鞋材，在刷膠水過程中，如果出現(xiàn)裂口（龜裂），則可能是膠水腐蝕所致；解決辦法：應(yīng)注意膠水盡量不要刷太多,不要凝結(jié)在一塊。3.一些低硬度尺寸較厚的TPE制品，可能因注塑過程保壓不夠，發(fā)生應(yīng)力收縮，嚴(yán)重時(shí)會(huì)出現(xiàn)龜裂現(xiàn)象。解決辦法：應(yīng)加強(qiáng)成型保壓，消除應(yīng)力收縮。C、天氣原因氣溫低，TPE材料（橡膠相）微觀結(jié)構(gòu)分子排列會(huì)發(fā)生變化，分子的相對(duì)滑移變得困難，或者說拉伸性能會(huì)變得差。玩具在使用過程中，受外力作用，較低硬度部分的TPE件發(fā)生拉伸，但因?yàn)闅鉁氐?，拉伸性?huì)變差，超過材料能承受的限度，從而導(dǎo)致制品斷裂（龜裂）。

以上幾點(diǎn)便是立恩tpe廠家小編對(duì)于TPR軟膠玩具出現(xiàn)龜裂的原因和解決辦法分享，大家看過之后相信也有了一定的了解。
