一、TPEE簡(jiǎn)要介紹

TPEE（熱塑性聚酯彈性體）是含有聚酯硬段和聚醚軟段的嵌段共聚物。其中聚醚軟段和未結(jié)晶的聚酯形成無定形相聚酯硬段部分結(jié)晶形成結(jié)晶微區(qū)，起物理交聯(lián)點(diǎn)的作用。TPEE具有橡膠的彈性和工程塑料的強(qiáng)度；軟段賦予它彈性，使它象橡膠；硬段賦予它加工性能，使它象塑料；與橡膠相比，它具有更好的加工性能和更長(zhǎng)的使用壽命；與工程料相比，同樣具有強(qiáng)度高的特點(diǎn)，而柔韌性和動(dòng)態(tài)力學(xué)性能更好。

二、TPEE的反應(yīng)原理

TPEE主要由對(duì)苯二甲酸、BDO、PTMGE通過酯交換反應(yīng)，縮聚反應(yīng)制備。其反應(yīng)方程式如下：

式中：HOOC-R”-COOH 為對(duì)苯二甲酸；HO-R’-OH為1,4-丁二醇、PTMEG等。

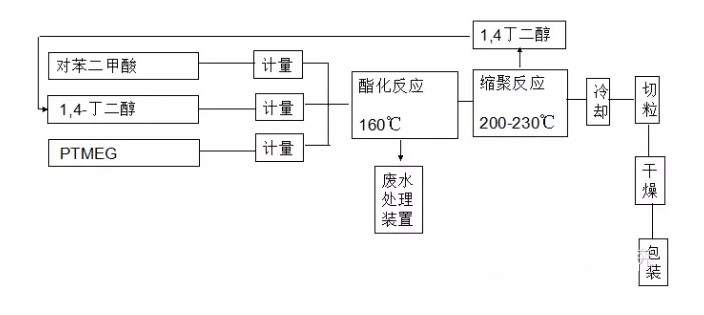

三、TPEE生產(chǎn)流程圖

四、TPEE工藝過程

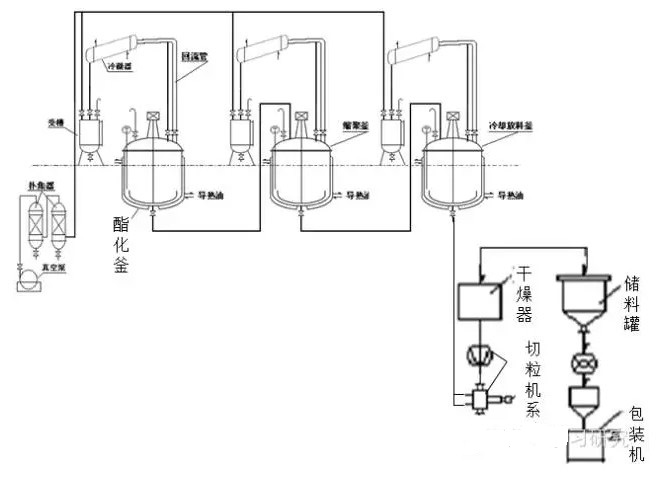

TPEE由對(duì)苯二甲酸、丁二醇、聚四氫呋喃醚二醇（PTMEG）有酯化反應(yīng)、縮聚反應(yīng)制的。其工藝過程如下圖：

生產(chǎn)工藝：酯化釜反應(yīng)溫度160度左右，反應(yīng)直至沒有水流出物為止，大約反應(yīng)時(shí)間2-4小時(shí)；然后將物料轉(zhuǎn)移到縮聚釜，反應(yīng)溫度200-230度，抽真空，反應(yīng)時(shí)間5-6小時(shí)，然后通氮?dú)庵脸?，加入抗氧劑，防老化劑等，反?yīng)2小時(shí)左右，轉(zhuǎn)移至冷卻釜，冷卻至100度左右，切粒，干燥，包裝。
