TPR和TPE有什么區(qū)別，其實(shí)兩者沒(méi)有區(qū)別，我們可以看作只是叫法不同。因?yàn)樗麄兌际菍儆跓崴苄詮椥泽w家族。如果一定要糾結(jié)他們的區(qū)別，哪個(gè)更貴更軟，我們就需要從它們的基材來(lái)區(qū)分，這個(gè)也不屬于標(biāo)準(zhǔn)，只是大家一致認(rèn)為的區(qū)分法。

TPR和TPE有什么區(qū)別

TPR英文名稱Thermo-Plastic Rubber。TPE英文名稱Thermo-plastic elastomer。SEBS基材的叫TPE，SBS基材的叫TPR，這種區(qū)分方法并沒(méi)有什么權(quán)威和科學(xué)性，更多只是一種材料業(yè)內(nèi)的默認(rèn)規(guī)矩。

SBS是苯乙烯-丁二烯-苯乙烯嵌段共聚物，SBS苯乙烯類熱塑性彈性體是SBCs中產(chǎn)量最大（占70%以上）、成本最低、應(yīng)用較廣的一個(gè)品種。SEBS是飽和型SBS，或稱氫化SBS，是由特種線型SBS加氫使雙鍵飽和而制得，SBS在催化劑存在下適度定向加氫，則使聚丁二烯鏈段氫化成聚乙烯(E)和聚丁烯(B)鏈段，故稱為SEBS。

按照上面的方法區(qū)分，透明系列的TPE材料會(huì)比TPR更貴，但是這個(gè)也要看配方體系，比重不同價(jià)格不同。因?yàn)镾BS原料的價(jià)格目前在15000左右，SEBS原料進(jìn)口的在30000以上。

硬度來(lái)說(shuō)，TPE材質(zhì)的可以設(shè)計(jì)的更軟，因?yàn)镾EBS的吸油性更好，最高可以達(dá)到10倍的吸油率，但是這樣的產(chǎn)品很容易析出油份。SBS通常就是2倍最高了。SEBS吸油量達(dá)到3倍我們就可以稱為0度料，SBS吸油2倍硬度在7度左右。

需要粘結(jié)膠水的制品，如鞋材，工藝品，玩具公仔等，一般用TPR材料，因TPR與膠水粘合比較牢，而用TPE材料與膠水則幾乎不粘。

由于SEBS是SBS氫化處理的，氫含量比較高，燃燒無(wú)濃煙，味道也小， 所以通常SBS基料的TPR燃燒比SEBS基料的TPE有更多的濃煙。

成型溫度也是有一些區(qū)別，SBS基料的TPR在150°C左右就可以加工成型，但SEBS基料的TPE需要在180°C左右。

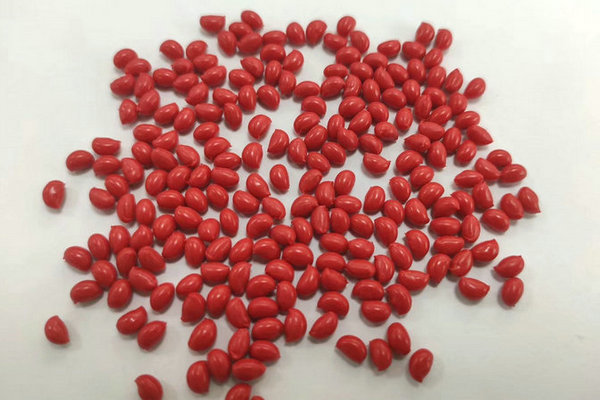

TPE改性材料

TPR和TPE有什么區(qū)別，主要還是看配方體系，兩者的配方都可以根據(jù)不同的應(yīng)用，物性來(lái)組合。它們都是屬于共混改性料，所有的性能都是取決于基材的性能。比如SEBS是氫化的，所以它的耐老化性會(huì)比SBS的要好。普通用戶其實(shí)沒(méi)有必要去糾結(jié)怎么區(qū)分，把你的要求告訴立恩TPE生產(chǎn)廠家，讓他們來(lái)給你制定一個(gè)應(yīng)用解決方案，專業(yè)的事情由專業(yè)人士來(lái)做。
